380v防爆配电箱接线注意事项及适用标准

一、先来了解下380v防爆控制箱内的三根路线：

1、三相电有三根火线零线，通常叫A相（U相）、B相（V相）、C相（W相）；

2、每相间的相位差相距120度，各相相之（AB、AC、BC）间的工作电压是380V；

3、一般的配电路线全是三相五线制，除开刚刚说的三根火线零线，也有一根零线、一根接地线；

4、三相配电柜红、黄、绿显示灯，各自与一相电源插头联接就可以，事实上并没有需要去区别哪个到底是A、B、C火线零线，灯亮了仅仅表明三相都是有电就可以；

二、380v防爆控制箱的适用标准：

1、380V低电压动力柜国家行业标准；

2、GB 7251.1-2005为高低压配电柜的常用规范；

3、GB 7251.2-2006为母线槽的特别要求；

4、GB 7251.3-2006为室内规范。

三、380v防爆控制箱的接线方法平面图：

四根线就是指三根火线零线一根零线即A｜B｜C｜N｜，在其中N便是接地线。把三根火线零线连接配电柜中的总闸外沿，零线收到配电柜零线接线端子排上正中间不接商业保险。其他电源开关和大功率电器从总闸下孔布线，实际的布线路线图如下所示：

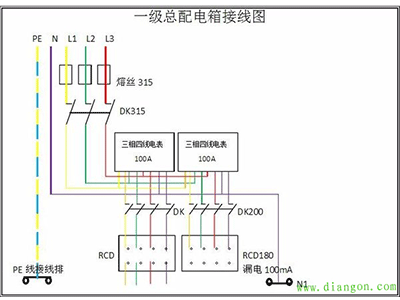

一级总配电箱接线图

二级分配电箱接线图

四、380v防爆控制箱的布线常见问题：

1、380v防爆控制箱电线接法应该是三相380V配电，而不是“3相220V供电，由于并没有零线；

2、每一个小组出线隔离开关随意两相中间 只有获得380V；

3、若必须获得220V,应当应用四芯电缆线，弓丨入零线(N),专业设一接N线用的接线端子排；

4、为合乎安全性规定，还应应用五芯电缆，引进保护区线(Pe线)，接于铝面板上；

5、假如之后有两条线380V用电量机器设备(例如一些直流焊机)，接小组出线隔离开关随意两相就可以，这时第三相并没有电流量。
